Дельфін
«Дельфін» — це високоефективна, компактна РЕБ-система, спеціально розроблена для маскування під цивільний автомобіль. Усі компоненти системи інтегровані в даховий багажник (кофр), який зовні не відрізняється від звичайного транспортного контейнера.
ПРИНЦИП РОБОТИ

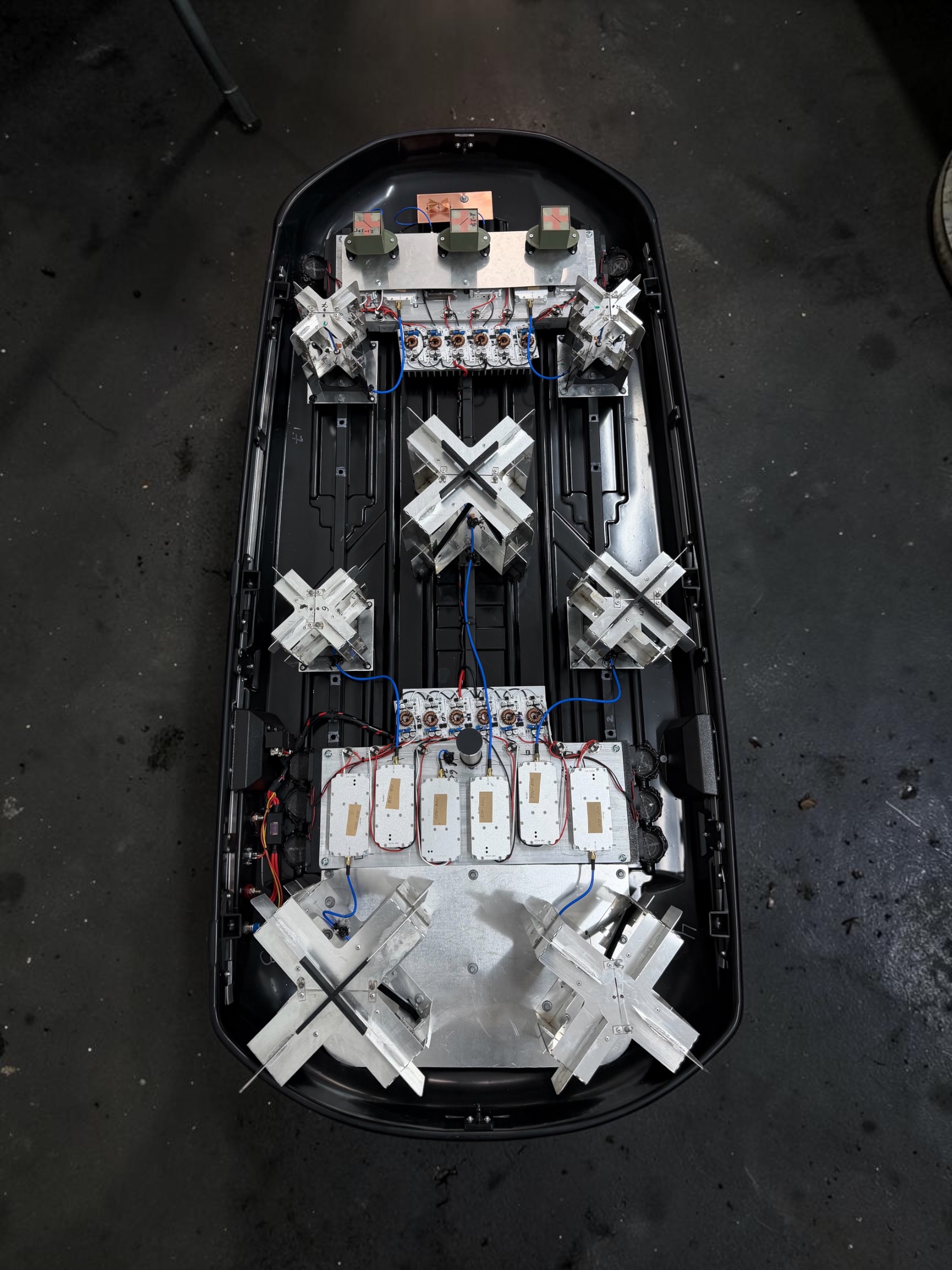

Усередині кофра розміщено:
- Модулі завад (50W кожен),
- Антени купольного типу,
- Систему охолодження,
Завдяки мінімальній довжині кабелів та відсутності перехідників типу N-Type, сигнал без втрат подається з модуля до антени → забезпечується максимально ефективне випромінення завади на кожному діапазоні.
Система підтримує автоматичне керування через детектор дронів «КОЖАН». Це означає:
- Постійне сканування ефіру.
- Виявлення сигналу управління чи відеозв’язку (наприклад, FPV-дрона).
- Автоматичне увімкнення відповідного частотного модуля.
ЖИВЛЕННЯ І МОБІЛЬНІСТЬ
Система працює від вбудованої Li-Ion (NMC) батареї на 180Ah (4,5 кВт). Повністю автономна.
Передбачено зарядку від 220В або 12В автомобіля, з контролем пониженої напруги.
Пульт керування винесений у салон авто, підтримує функцію автодетекції.
ПЕРЕВАГИ СИСТЕМИ «ДЕЛЬФІН»
- Маскування під цивільний автомобіль
- Висока ефективність завдяки коротким кабелям і прямому підключенню антен.
- До 16 частотних модулів — можливість адаптації під завдання.
- Підтримка автоматичного виявлення ворога та самостійного реагування без оператора.
- Модульна конфігурація — зручно обслуговувати, оновлювати, масштабувати.
Як і інші системи серії, «Дельфін» — це реальне бойове рішення, яке поєднує ефективність, непомітність та швидкодію в одному корпусі. Система створена для захисту екіпажу, транспортних колон і передових груп, де маскування є критично важливим фактором виживання.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЗАСОБУ РЕБ «ДЕЛЬФІН»
| Загальна вага | 40кг |
| Габарити системи РЕБ | 178×85×44 см |
| Загальне споживання | 1200W |
| Загальна вихідна потужність завади | 600W |
| Робочий діапазон напруги | 24V–28V |
| Активне охолодження (кулера) | Так |
| Кнопки управління з вологозахистом | Так |
| Модулі завад 50W (Білий шум. GUN) |
200–300 MHz, 300–400 MHz, 400–500 MHz, 500–600 MHz, 600–700 MHz, 700–800 MHz, 800–900 MHz, 900–1000 MHz, 1000–1100 MHz, 2100–2300 MHz, 2300–2500 MHz, 2500–2700 MHz, 5.8 GHz, 6.0 GHz |
| Термодатчик модулів | Так |
| Стабілізуючі DC-DC перетворювач | 12 шт |
| Корпус | Пластик, ІР54 |
| Конектор пульта управління | GX-20 3pin |
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ПРОВІДНОГО ПУЛЬТА УПРАВЛІННЯ
| Тип кабелю | ПВСнг-LS |
| Січення кабелю | 3×1 |
| Довжина кабелю | 5 м |
| Світлова індикація включення | Так |
| Розєм підключеня детектора дронів | Так |
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ АНТЕН
| Тип антен | Купольна (все направленої дії), направленої дії |
| Тип кабелю | RG402, RG405 |
| Тип розєму | SMA |
| Радіус дії подавлення |
100–200 м (за умови 1,5–2,5 км 1W) 200–300 м (за умови 3–4 км 1W) |
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ АКБ
| АКБ | 25.6V 200Ah |
| Зарядний пристрій | 12V 20A |
| Кабель живлення | 12V (2×4) 5 м |
Комплектація
| Найменування | К-сть |
|---|---|
| Система РЕБ «Дельфін» | 1 шт |
| Система живлення 25.6V 200Аh (Аккумулятор 200Аh, зарядний пристрій 220V 30А, Автомобільна система заряджання 12/24V 20А) | 1 шт |
