РЕБ-засіб «Докатка»

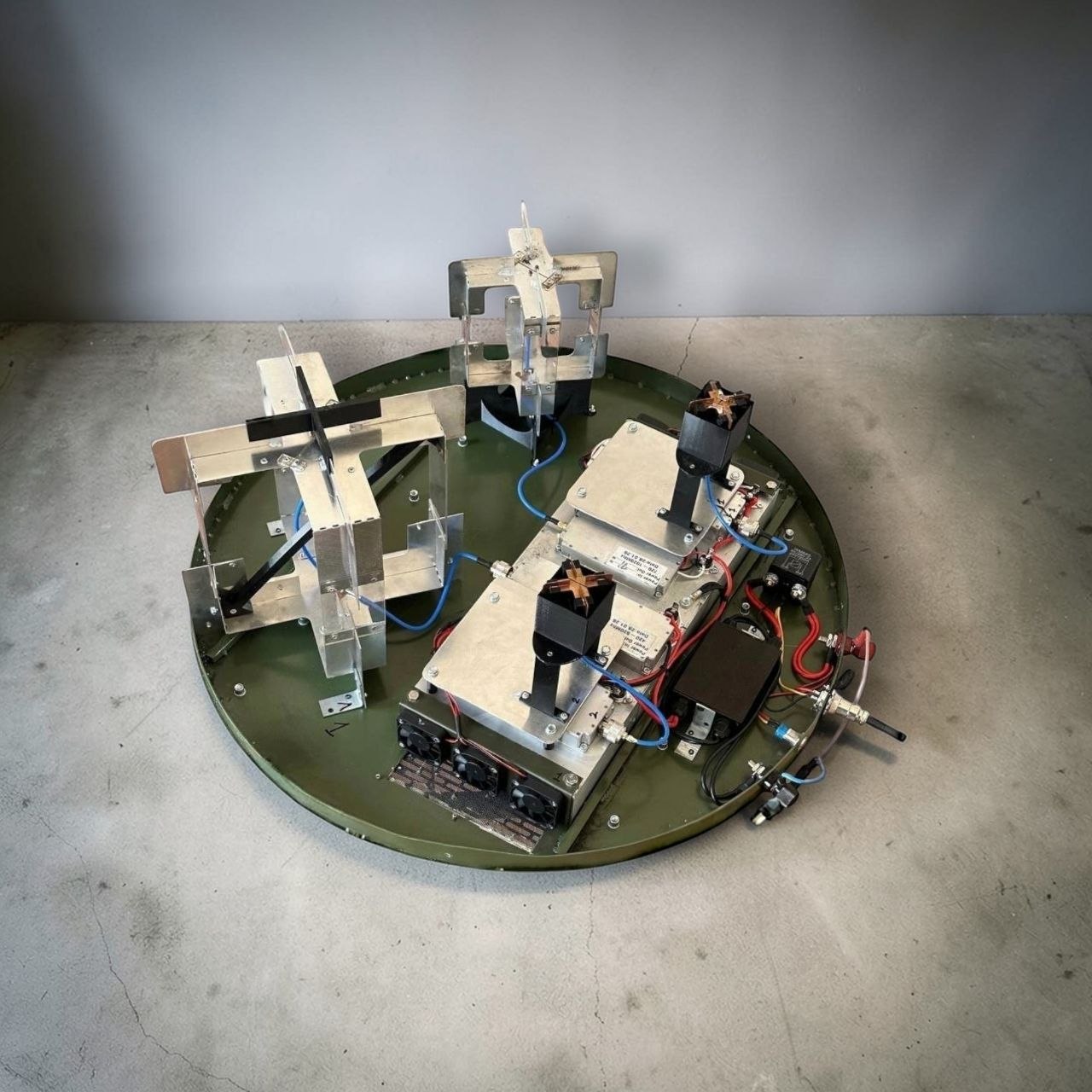

РЕБ «Докатка» — це унікальний комплект засобів радіоелектронної боротьби, замаскований під два вантажні колеса, що забезпечує непомітне розгортання системи навіть у польових умовах.
Кожне колесо містить від 4 до 6 модулів завад потужністю 50 Вт, тож повний комплект із двох коліс підтримує до 12 діапазонів одночасної роботи в частотному діапазоні від 300 МГц до 6 ГГц.
Система підходить для використання на техніці, яка потребує прихованого розміщення РЕБ-обладнання, а також для оперативного розгортання на стаціонарних або мобільних позиціях.
ПРИНЦИП РОБОТИ
«Докатка» реалізує принцип широкосмугового подавлення сигналів у робочому діапазоні 300–6000 МГц.
Кожен модуль завади передає потужність 50 Вт на відповідну антену — всенаправлену (купол) або направлену.
Керування здійснюється через провідний пульт із кабелем довжиною 5 м та функцією автодетекції: автоматична система виявляє активність противника → активує подачу завад → відключає їх після зникнення сигналу.
Вбудовані термодатчики, система активного охолодження (кулери) та стабілізатор DC-DC гарантують безпечну й стабільну роботу навіть за тривалого навантаження.
ЖИВЛЕННЯ І МОНТАЖ
Система живиться від акумуляторів ємністю від 1,5 кВт·год до 6 кВт·год (Li-Ion або LiFePO4), із можливістю:
- зарядки від мережі 220 V,
- підключення до автомобіля 12 V (із захистом від розряду).
Силові клеми забезпечують швидке підключення живлення, а кабелі (4,5 м) дозволяють гнучко розміщувати елементи системи. Всі кнопки управління мають вологозахист.
ПЕРЕВАГИ СИСТЕМИ «Докатка»
- Маскування під вантажні колеса — ідеально для прихованого розгортання.
- Модульність: від 4 до 6 діапазонів у кожному колесі, до 12 у комплекті.
- Автономність: робота від акумуляторів великої ємності + зарядка від авто чи мережі.
- Автоматична робота: пульт із автодетекцією самостійно вмикає/вимикає завади.
- Простота монтажу: колеса легко транспортувати й встановлювати.
- Захист і надійність: актив охолодження, стабілізація живлення, вологозахист кнопок.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЗАСОБУ РЕБ «ДОКАТКА»
| Загальна вага | 30–40 кг |
| Габаритні розміри | Ø 900 / 720 мм, H 450 / 450 мм |
| Загальне споживання | 100 W на діапазон / 50 W на діапазон |
| Загальна вихідна потужність завади | залежить від кількості активних діапазонів |
| Робочий діапазон напруги | 24–28 V |
| Активне охолодження (кулера) | Так |
| Кнопки управління з вологозахистом | Так |
| Термодатчик модулів | Так |
| Стабілізатор напруги DC-DC | Так |
| Підключення живлення АКБ | Клеми силові |
| Модулі завад 50 W (опційно) | 300–6000 MHz |
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ПРОВІДНОГО ПУЛЬТА УПРАВЛІННЯ
| Тип кабелю | ПВСнг-LS |
| Січення кабелю | 3×1 |
| Довжина кабелю | 5 м |
| Світлова індикація включення | Так |
| Конектор пульта управління | GX-20 3pin |
| Автодетекція (автоматичне вкл./викл. системи) | Так |
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ АНТЕН
| Тип антен | Купольної та направленої дії |
| Тип кабелю | RG402 / RG405 |
| Тип роз’єму | N-Type |
| Радіус дії подавлення | 100–200 м (за умови 1,5–2,5 км 1 W); 200–300 м (за умови 3–4 км 1 W) |
КОМПЛЕКТ
| Найменування | К-сть / параметри |
|---|---|
| Блок управління | Опційно: від 8 до 12 діапазонів |
| Антена всенаправленої / направленої дії | 300–6000 MHz, квадрофіляр, направлена |
| Провідний пульт з автодетекцією | Довжина кабелю 5 м |
| Акумуляторна батарея (опційно) | 1.5 kW 60 Ah; 3 kW 120 Ah; 4.5 kW 180 Ah; 6 kW 240 Ah |
| Тип акумулятора | Li-Ion, LiFePO₄ |
| Кабель для зарядки від авто 12 V, 4,5 м | Модуль розряду АКБ авто, захист від пониженої напруги |
| Мережевий зарядний пристрій | 29.2 V |
| Кабель підключення АКБ–РЕБ (ПВСнг-LS), 4,5 м | Так |
